Das Programm wird in den Speicher eingegeben. In Speicherzelle 4 wird der Wert 10 eingetragen
Mit dem Knopf "Programmstart" wird der Befehlszähler auf 0 gesetzt
Mit dem Knopf "Holen" wird der erste Befehl aus dem Speicher in das Befehlsregister geholt. Das Befehlszählregister gibt dabei die Speicheradresse an.
Mit dem Knopf "Entschlüsseln und ausführen" wird der Befehl entschlüsselt und ausgeführt. Das Befehlszählregister enthält danach die Adresse des nächsten Befehls.

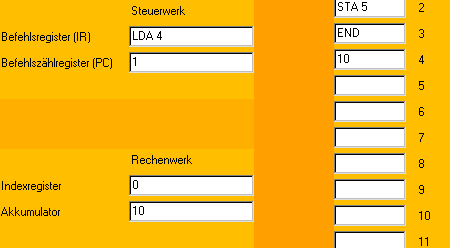

Hier wird der Befehl "LDA 4" ausgeführt:
Der
Inhalt der Speicherzelle 4 wird in den Akkumulator transportiert.
Details
dazu:
Der Wert 4 wird auf den Adressbus gelegt.
Der Speicher erhält den
Befehl, die Adresse vom Adressbus auszuwerten. Außerdem wird das Lesesignal
gesetzt. Der Datenbus wird durch den Speicher mit dem Wert 10 belegt. Der Akkumulator
öffnet seine Eingänge und verbindet sie mit dem Datenbus. So gelangt der Wert
10 in den Akku.
Mit dem Knopf "Holen" wird der nächste Befehl aus dem Speicher in das Befehlsregister geholt. Das Befehlszählregister gibt dabei die Speicheradresse an.
Mit dem Knopf "Entschlüsseln und ausführen" wird der Befehl entschlüsselt und ausgeführt. Das Befehlszählregister enthält danach die Adresse des nächsten Befehls.
Hier wird der Befehl "INC" ausgeführt:
Der
Inhalt des Akku wird um 1 erhöht.
Mit dem Knopf "Holen" wird der nächste Befehl aus dem Speicher in das Befehlsregister geholt. Das Befehlszählregister gibt dabei die Speicheradresse an.
Mit dem Knopf "Entschlüsseln und ausführen" wird der Befehl entschlüsselt und ausgeführt. Das Befehlszählregister enthält danach die Adresse des nächsten Befehls.

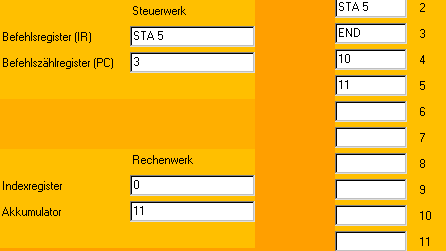

Hier wird der Befehl "STA 5" ausgeführt:
Der
Inhalt des Akku wird in die Speicherzelle 5 transportiert.
Mit dem Knopf "Holen" wird der nächste Befehl aus dem Speicher in das Befehlsregister geholt. Das Befehlszählregister gibt dabei die Speicheradresse an.
Mit dem Knopf "Entschlüsseln und ausführen" wird der Befehl entschlüsselt und ausgeführt. Das Befehlszählregister enthält danach die Adresse des nächsten Befehls.
Hier wird der Befehl "END" ausgeführt:
Der
Modellcomputer stellt die Arbeit ein und wartet auf einen neuen Programmstart.
