Sie benötigen: 2 Geberbausteine, drei Speicheranzeigen, einen

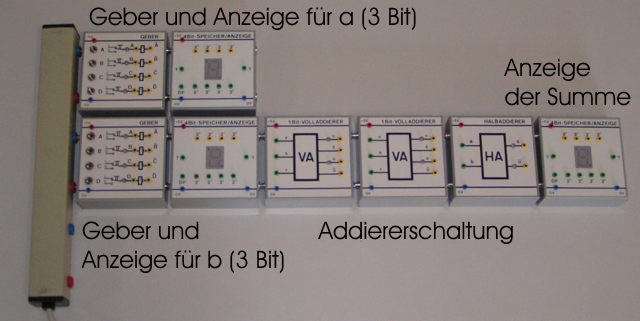

Halbaddierer, zwei Volladdierer. Ordnen Sie die Bausteine etwa
wie folgt an:

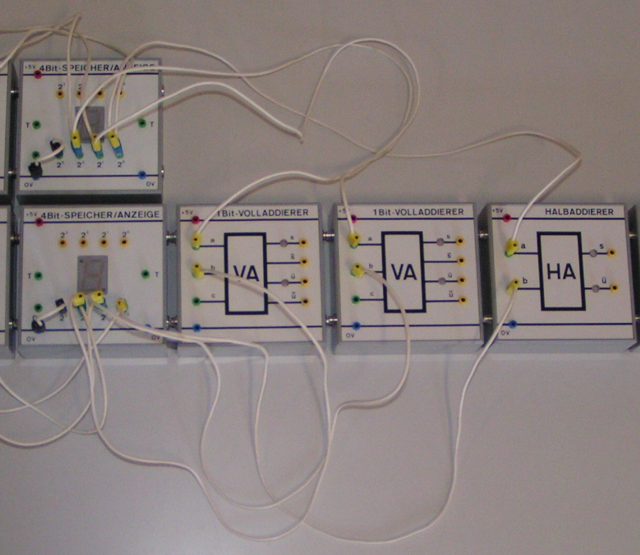

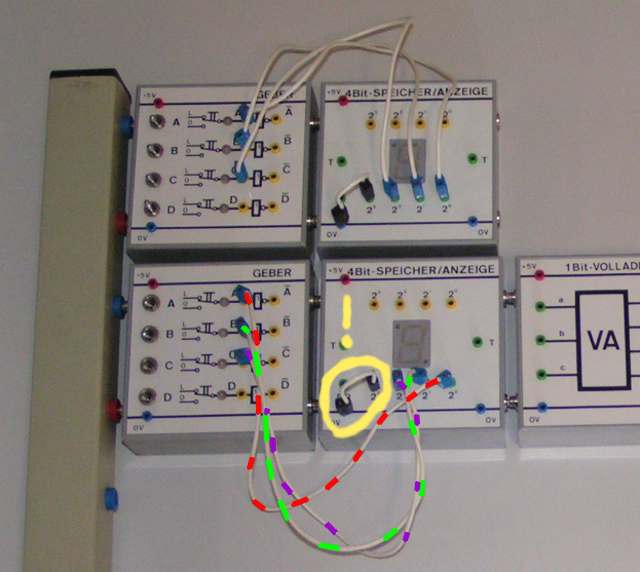

Verkabeln Sie die Geberbausteine mit den Speicheranzeigen für
die Summanden a und b:

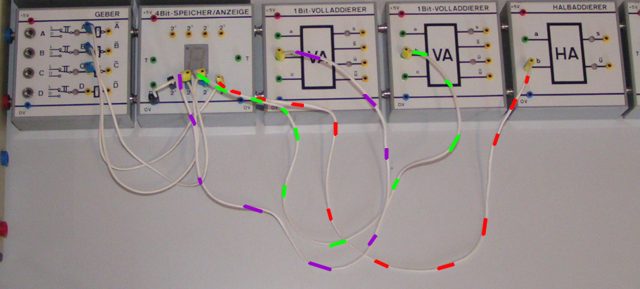

Verbinden Sie die 3 Bit des Summanden b mit den entsprechenden
Eingängen der Addiererbausteine.
Wiederholen Sie das Ganze für den Summanden a:

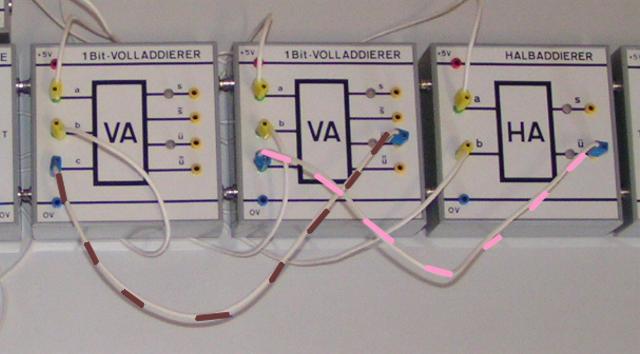

Als nächstes müssen die Überträge von der niederwertigen Stelle
zum Eingang c des höherwertigen Addiererbaustein gebracht werden:

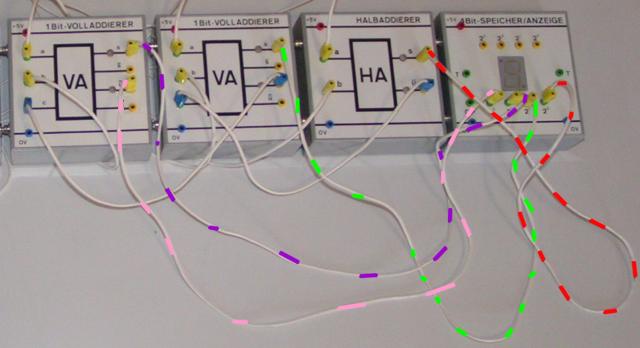

Im letzten Schritt müssen Sie die Summenbit an die Speicheranzeige
für das Ergebnis anschließen:
Wenn Sie alle Kabel richtig gesteckt haben, müssen Sie jetzt
einige Additionsaufgaben durch die Schaltung "lösen" können.
Überlegen Sie bitte, in welchem Zahlenbereich die Schaltung richtig
arbeitet.
|
