In der Computertechnik werden Zahlen im Dualsystem (Zweiersystem) dargestellt. Jede Stelle kann nur die Werte 0 und 1 annehmen. Die Stellenwerte sind die Zweierpotenzen (...,16,8,4,2,1).
Z.B. stellt die Dualzahl 101 die Dezimalzahl 5 dar, denn die erste
1 hat den Stellenwert 4, die Null hat den Stellenwert 2, die letzte
1 den Stellenwert 1.
101 = 1*4+0*2+1*1 = 5 .
Damit
man unterscheiden kann, ob mit 101 die Dualzahl fünf oder die
Dezimalzahl einhunderteins gemeint ist, gibt man oft als Index eine
2 bei Dualzahlen an:
Beispiel: Dreistellige Dualzahlen
|
Stellenwerte: |
4 |
2 |
1 |
Dezimalzahl |
|
x2 |
x1 |
x0 |
0 |
|
0 |
0 |
0 |
1 |
|
0 |
0 |
1 |
2 |
|
0 |
1 |
0 |
3 |
|
0 |
1 |
1 |
4 |
|
1 |
0 |
0 |
5 |
|
1 |
0 |
1 |
6 |
|
1 |
1 |
0 |
7 |
|
1 |
1 |
1 |

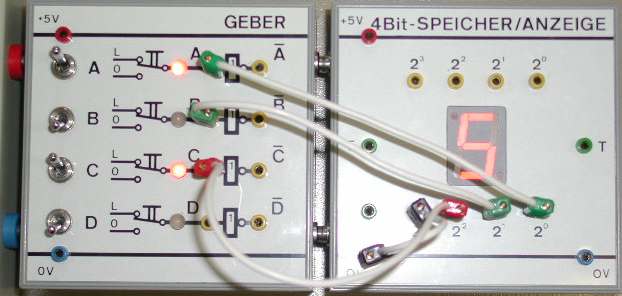

der Speicheranzeige, außerdem B mit
und C mit
. Verbinden Sie den Eingang
mit einem kurzen Kabel mit 0V (blaue Buchse auf dem Baustein).
