Schaltnetz 2: Primzahlanzeige
Lösungen
1. Minterme aufstellen
Der Minterm für die Eingangsbelegung 010 ist .
|

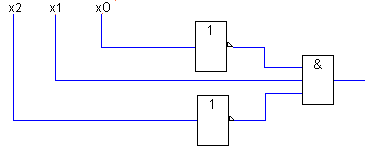

Zeichnen Sie ein Schaltbild für den angegebenen Minterm.
Sie dürfen ein UND-Gatter mit drei Eingängen verwenden. |
2. Alle Minterme werden disjunktiv verknüpft
Der Term für die Primzahlfunktion lautet
Hier der Term in Java: (!x2&x1&!x0)|(!x2&x1&x0)|(x2&!x1&x0)|(x2&x1&x0)
|

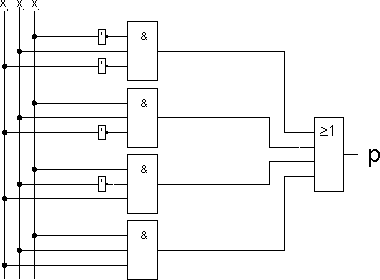

Zeichnen Sie das komplette Schaltbild. Sie dürfen ein ODER-Gatter mit beliebig vielen Eingängen verwenden.
|
3. Vereinfachung des Schaltterms
Man kann den Schaltterm vereinfachen z.B. p=
