Substraktionsschaltung                                                                                                                                            Übersicht

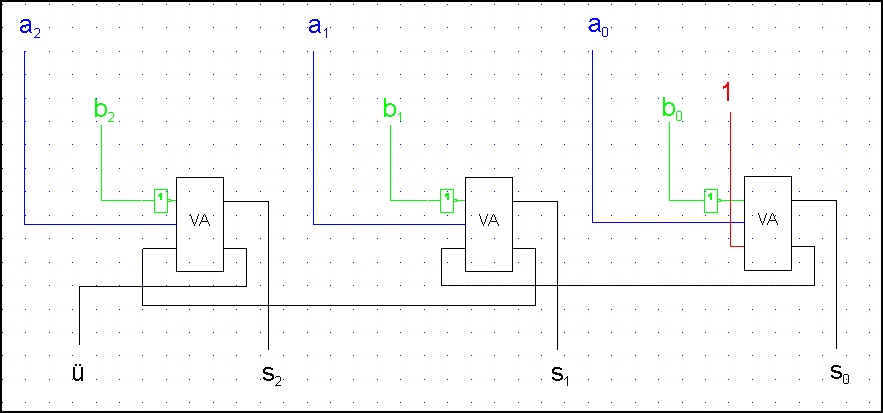

Mit der folgenden Schaltung werden zwei positive 3-Bit-Dualzahlen a und b subtrahiert. Durch die drei Nicht-Gatter wird der Minuend b zunächst invertiert. Außerdem wird statt eines Halbaddierers für das niederwertigste Bit ein Volladdierer verwendet. Dadurch ist es möglich, noch eine 1 zu addieren, und damit das Zweierkomplement von b zu vervollständigen. (Beachte: Das Vorzeichenbit ist bei a und b hier nicht berücksichtigt)

  Baut die Schaltung auf bzw. entwickelt eine Schaltung mit dem Digitalsimulatorprogramm.
