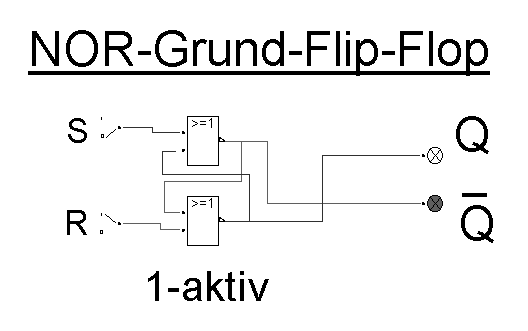

Dieses Flipflop wird aus zwei NOR-Gattern aufgebaut, deren Ausgänge "über Kreuz" mit einem Eingang des jeweils anderen Gatters verbunden ist. Außerdem gibt es zwei Eingänge S und R, die von außen belegt werden, sowie zwei Ausgänge, den normalen Ausgang Q und den Ausgang . Normalerweise sollte den invertierte Wert von Q aufweisen , was allerdings nicht immer gewährleistet ist ( und man dann einfach eine bestimmte Eingangsbelegung "verbietet").
|
Zusammenfassung: |
|
||||||||||||||||||||||||||||||||||||
1. Gesetzt wird das FF durch S=1 und R=0. 2. Rückgesetzt wird das FF durch S=0 und R=1. 3. Wechselt man die Eingänge auf S=R=0,
bleibt das FF im gleichen Zustand, es bewahrt
seinen Zustand. 4. Die Eingangsbelegung S=R=1 ist verboten
|
|
||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
Kurz: Das NOR-FF ist 1-aktiv. S=R=0
-> Bewahren (normale Eingangsbelegung), |
