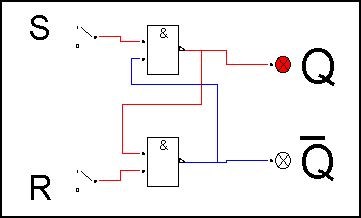

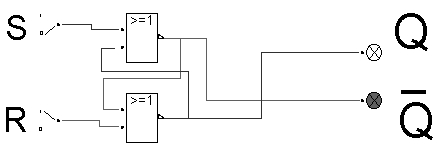

Dieses Flipflop wird aus zwei NAND-Gattern aufgebaut, deren Ausgänge "über Kreuz" mit einem Eingang des jeweils anderen Gatters verbunden ist.
Außerdem gibt es zwei Eingänge S und R, die von außen belegt werden,
sowie zwei Ausgänge, den normalen
Ausgang Q und den Ausgang
. Normalerweise sollte
den invertierte Wert von Q aufweisen , was
allerdings nicht immer gewährleistet ist ( und man dann einfach eine bestimmte
Eingangsbelegung "verbietet").
Aufgabe: Baue
das NAND-Grundflipflop aus Bausteinen auf oder verwende das Programm Digitalsimulator
mit der Datei flipflops.dsim.
Probiere an den
Schaltern aus,
- wie man das Flipflop setzen kann: dann ist Q=1 und
=0.
- wie man das Flipflop rücksetzen kann: dann ist Q=0 und =1.
S heißt Set und ermöglicht eine Grundfunktion des FF, nämlich das "Setzen". Dies geschieht dann, wenn man den Eingang S=0 und R=1 wählt.
R heißt Reset und ermöglicht die zweite Grundfunktion des FF, das "Rücksetzen". Dies geschieht dann, wenn man den Eingang S=1 und R=0 wählt.
Die dritte Grundfunktion ist das "Bewahren". Das soll bedeuten:
Auch wenn sich die Eingänge verändern, dann bleibt das FF gesetzt, wenn es
vor der Eingangsänderung gesetzt war und es bleibt rückgesetzt, wenn es vor
der Eingangsänderung rückgesetzt war.
Beim NAND-Flipflop geschieht dies,
wenn man beide Eingänge S und R auf 1 stellt.
Es bleibt noch der vierte
Fall: S=0 und R=0. Diese Eingangsbelegung hat zur Folge, dass sowohl Q als auch
den Wert 1 annehmen. Dieser Zustand ist in
der Regel unerwünscht, so dass man eine Vereinbarung trifft, diese Eingangsbelegung
zu verbieten.
